Hướng dẫn cách chọn kích cỡ ống dẫn nước chính cho hệ thống tưới

Trong thiết kế hệ thống tưới, cách chọn kích cỡ đường ống dẫn nước chính cho hệ thống tưới là yếu tố thủy lực vô cùng quan trọng trong việc cấp nước đến cho mỗi cây trồng.

Vậy làm thế nào để chọn được đường kính ống chính phù hợp cho hệ thống tưới?



Khi tính toán thủy lực thì việc đầu tiên là bạn phải xác định được lưu lượng tính toán. Vì đó là số liệu cơ bản để chọn đường kính ống chính cho hệ thống tưới. Nếu bạn chưa biết cách xác định lưu lượng của bơm thì có thể xem lại cách tính lưu lượng bơm tại đây

Trong thủy lực, công thức cơ bản để tính toán cho mọi vấn đề là: Q = A.V

Với:

Q: Lưu lượng tính toán (m3/s hoặc m3/h)
A: Diện tích mặt cắt ướt (m2)
V: Vận tốc tính toán trung bình (m/s)
​Để tính toán được các số liệu trên đòi hỏi phải tính toán khá phức tạp (dành riêng cho chuyên ngành cấp thoát nước và thủy lực môi trường)

Để đơn giản hóa, ta có thể tham khảo bảng tra thủy lực để chọn đường kính ống.

Hoặc bạn có thể chọn gần đúng về việc cách chọn kích cỡ ống dẫn nước chính cho hệ thống tưới như bảng sau:

Lưu lượng bơm Kích cỡ ống dẫn Ghi chú
15m3/h 49mm hoặc 50mm Độ đầy 100%, độ dốc 0.05
15-25m3/h 60mm hoặc 76mm Độ đầy 100%, độ dốc 0.05
25-45m3/h 90mm Độ đầy 100%, độ dốc 0.05



Tóm lại: Cách chọn kích cỡ ống dẫn nước chính cho hệ thống tưới phụ thuộc vào lưu lượng của bơm

và độ dốc địa hình

Bà con hay gọi cho tôi báo rằng đất tôi dốc 35 độ, 45 độ hoặc 60 độ....thì đi đường ống như thế nào? ( lưu ý rằng độ dốc tính bằng phần trăm (%) chứ ko gọi bằng độ, ví dụ đi đường bà con hay thấy biển báo lên dốc hoặc xuống dốc 10%, vậy có ý nghĩa gì?)

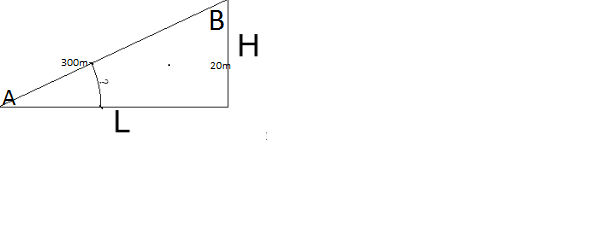

Ví dụ Cách tính độ dốc:

Giả sử chiều dài miếng đất của bạn là từ A đến B: 300 mét

Độ cao giữa A và B là 20m ( để xác định được độ cao này bạn có thể sử dụng phần mềm Elevation Profile trên ứng dụng điện thoại Smartphone)

Vậy độ dốc sẽ là: 20m:300m = 0.06 = 6.6%

Với độ dốc như thế thì rõ ràng là lưu lượng tại điểm A ( đầu dốc) sẽ khác so với lưu lượng tại điểm B ( cuối dốc)

 Để bơm đẩy được từ điểm A tới điểm B thì cột áp bơm đòi hỏi tối thiểu sẽ là: H = 20m + H ma sát + H tổn thất cục bộ....

Đây là thông số hết sức quan trọng khi chọn bơm đối với đất địa hình đồi dốc. Lưu ý là chọn bơm có thông số Chiều cao cột áp (H) càng lớn càng tốt. Đối với đất bằng phẳng và chiều dài ko quá xa thì không cần thiết.

Ví dụ bảng so sánh các loại bơm:

Bơm ly tâm Bơm hỏa tiễn
H (chiều cao cột áp nhỏ - đẩy thấp) H lớn ( chiều cao cột áp lớn - đẩy cao)
Q lớn ( lưu lượng lớn) Q nhỏ ( lưu lượng nhỏ)



Tùy vào nhu cầu địa hình mà ta nên chọn thông số bơm và đường kính ống dẫn cho phù hợp

Ưu nhược điểm của việc chọn đường kính ống lớn và đường kính ống nhỏ

 Ống lớn Ống nhỏ
Lưu lượng lớn Lưu lượng nhỏ
Vận tốc nhỏ Vận tốc lớn

Tuy nhiên đối với mảnh đất địa hình quá dốc ( độ cao quá lớn) mà công suất bơm không đủ lớn (H min, Q min) thì tốt nhất ta nên chọn đường kính ống chính cho hệ thống tưới nhỏ lại để tránh quá tải cho hệ thống bơm.

Mọi khó khăn cần tư vấn thêm có thể gọi trực tiếp cho chúng tôi: 0908.02.92.92

                                                                      Kính chúc bạn thành công!

Ks Trương Khánh Hưng
